Adjunto un par de links con las tablas de los códigos hexadecimal de los offset del PMDG (son offset solo de lectura) y la tabla con los números correspondiente a las entradas para actuaciones, a estas entradas normalmente se le asigna el valor 0 o 1, las que corresponden a selectores suelen ser de tipo 0, 1, 2, 3, etc, excepto las correspondientes a FLT ALT y LAND ALT que solo las puedo manipular con LINDA.
PDF de Offset PMDG
Entradas FSUIPC para PMDG (Excel)
jueves, 28 de noviembre de 2013
domingo, 24 de noviembre de 2013
LCD (USBLCD de Opencockpit)

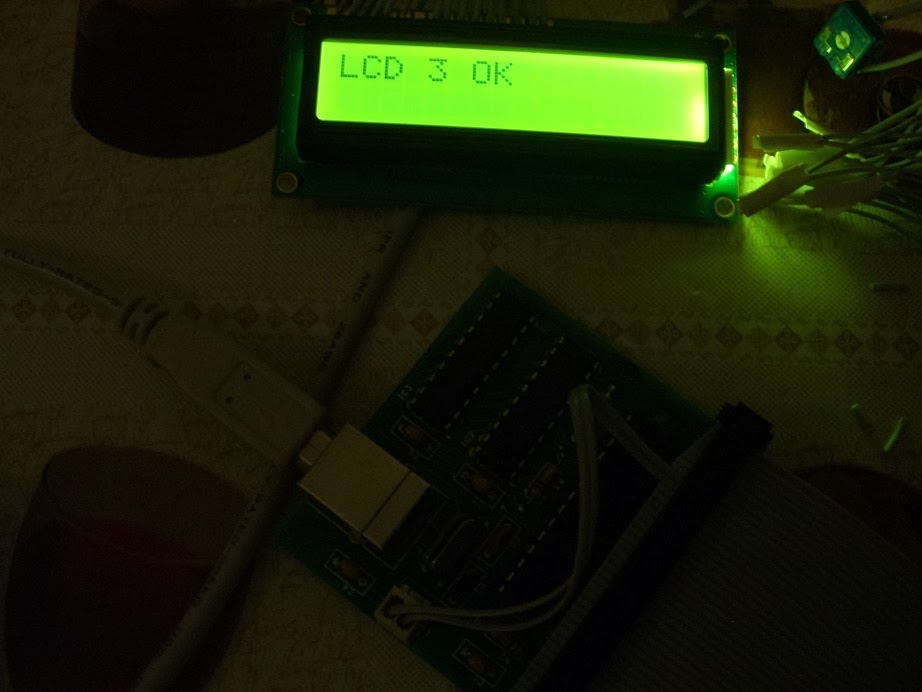

Hoy dedicamos un capítulo a los LCD, utilizando la tarjeta USBLCD de Opencockpit.
El primer problema que tuve es que el PC reconocía la tarjeta pero no podía instalar el controlador, hasta que probando me di cuenta que conectándola a un Hub USB con alimentación propia funcionó perfectamente.
Esta tarjeta es capaz de controlar hasta 4 LCD siempre que sean compatibles con el estándar HD44780, he comprado de dos tipos, de 2 líneas por 16 caracteres y de 1 línea por 8 caracteres, pero me he llevado una pequeña sorpresa al ver que los de 8x1 traen un cable tipo fleje que solo se puede soldar en placa de forma profesional y los contactos son de 0,3 milímetros. Después de varios y desesperados intentos por soldarlo de alguna forma me he dado por vencido (así que si alguien quiere un par de LCD de 8x1 se los vendo), finalmente he comprado de 16x1 que estos traen puntos de soldadura estándar.
Utilizaré los 2 de 16x2 para el panel de monitorización del sistema eléctrico, y 2 de 16x1 para los indicadores de LAND ALT y FLT ALT del sistema de presurización.
Un consejo es revisar muy pero que muy bien las conexiones, recordar que 4 LCD de 16 cables cada uno son en total .......... muchos cables !! y he tenido que hacer varios intentos hasta darme cuenta que tenía conexiones incorrectas. Pero ya están funcionando, ahora me falta montarlos en el Overhead.
El primer problema que tuve es que el PC reconocía la tarjeta pero no podía instalar el controlador, hasta que probando me di cuenta que conectándola a un Hub USB con alimentación propia funcionó perfectamente.
Esta tarjeta es capaz de controlar hasta 4 LCD siempre que sean compatibles con el estándar HD44780, he comprado de dos tipos, de 2 líneas por 16 caracteres y de 1 línea por 8 caracteres, pero me he llevado una pequeña sorpresa al ver que los de 8x1 traen un cable tipo fleje que solo se puede soldar en placa de forma profesional y los contactos son de 0,3 milímetros. Después de varios y desesperados intentos por soldarlo de alguna forma me he dado por vencido (así que si alguien quiere un par de LCD de 8x1 se los vendo), finalmente he comprado de 16x1 que estos traen puntos de soldadura estándar.
Utilizaré los 2 de 16x2 para el panel de monitorización del sistema eléctrico, y 2 de 16x1 para los indicadores de LAND ALT y FLT ALT del sistema de presurización.
Un consejo es revisar muy pero que muy bien las conexiones, recordar que 4 LCD de 16 cables cada uno son en total .......... muchos cables !! y he tenido que hacer varios intentos hasta darme cuenta que tenía conexiones incorrectas. Pero ya están funcionando, ahora me falta montarlos en el Overhead.
viernes, 22 de noviembre de 2013
Medidas, Measurements, Messungen, Misurazioni, Pазмеры
Antes de seguir con el Overhead, veamos un poco de medidas generales tanto de cabina, como de la distribución de elementos:
viernes, 1 de noviembre de 2013
Errata
En una entrada anterior comente la forma de utilizar la entrada analógica de la BU0836X para conectar un selector y de esa forma ahorrar entradas digitales, la forma correcta de poner las resistencias es como enseña la foto, ponemos por ejemplo 5 resistencias de 2K en serie formando así un total de 10K, los extremos a GND y a +5V y la intersección de las resistencias a cada salida del selector.
